ПАСПОРТ ИЗДЕЛИЯ

ОБОЗНАЧЕНИЕ ИЗДЕЛИЯ

0119-Щ21213

0119-Щ2110

НАИМЕНОВАНИЕ ИЗДЕЛИЯ

Панель приборов (под магнитолу 2 ДИН (DIN) / экран 9 дюймов) для а/м LADA 4х4

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ

ТУ 29.32.30-006-81846629-2018

ШТАМП ОТК









СВЕДЕНИЯ ОБ УПАКОВКЕ









ПРЕДПРИЯТИЕ ИЗГОТОВИТЕЛЬ

ООО “АПС”,
ИНН 6321191196,
Россия, 445043, г. Тольятти,
ул. Коммунальная 39, офис 403



КОНТАКТЫ
тел: (8482) 75-82-76, 75-82-77
e-mail: info.aps163@mail.ru
www.aps163.ru

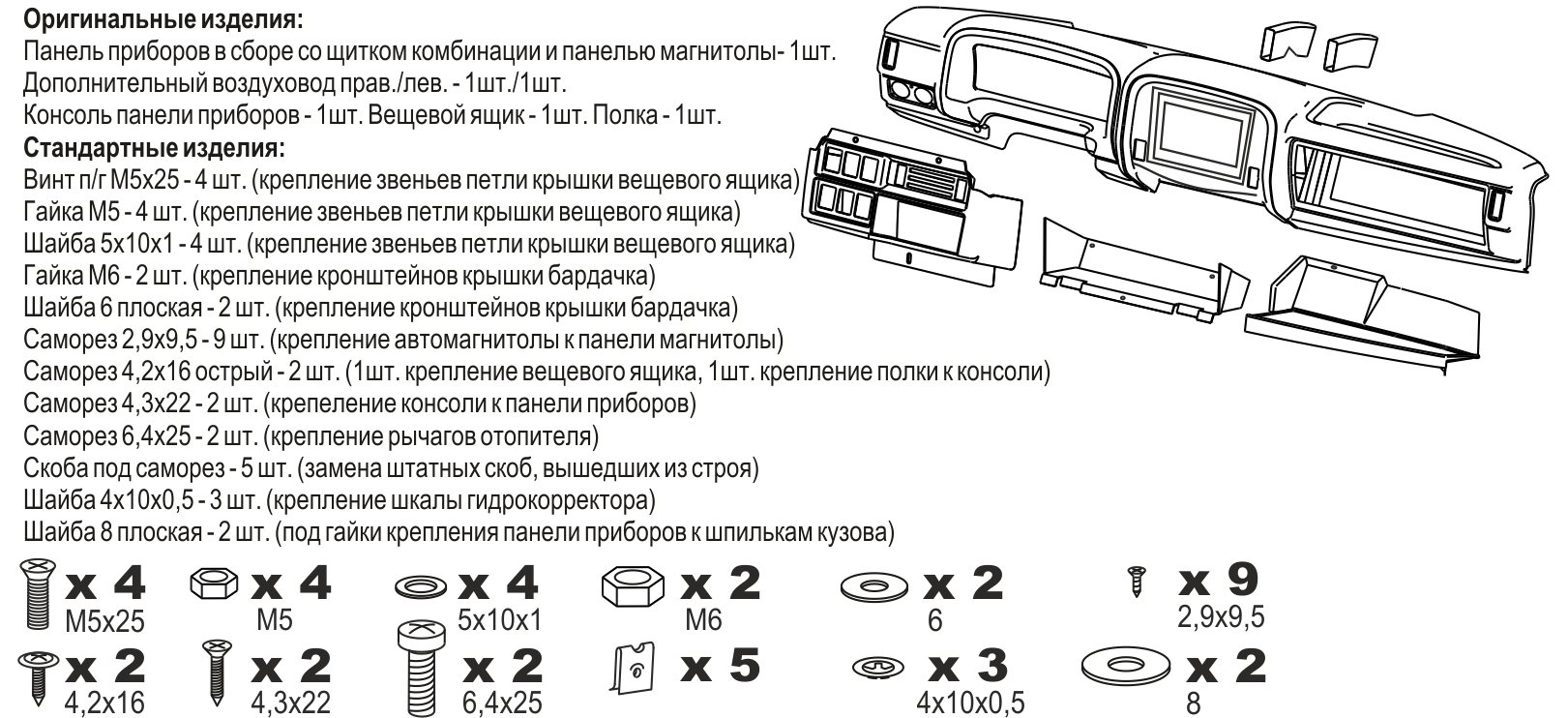

КОМПЛЕКТАЦИЯ
ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ
Панель приборов предназначена для установки на автомобиль LADA 4x4  любого года выпуска, начиная с 1977 года, взамен штатной панели приборов с рычажным механизмом управления отопителем. Не подходит для автомобиля LADA NIVA LEGEND в виду наличия отопителя с электронным блоком управления вместо рычажного, а также новыми органами управления (комбинация приборов, кнопки и переключатели).

Выпускается в двух модификациях:
1. Для автомобилей с комбинацией приборов 21213 (Прямоугольная форма). 2. Для автомобилей с комбинацией приборов 2110 (Трапециевидная форма). Модификацию панели приборов необходимо выбирать на основе имеющейся на автомобиле комбинации приборов!
- В комплектацию Панели приборов органы управления (комбинация приборов, кнопки, переключатели, рычаги и пр.) не входят, а переставляются со штатной.
- Сопло центрального воздуховода не используется. Сам центральный воздуховод глушится.
- Панель приборов качественно улучшает внутреннее пространство автомобиля, создавая дополнительные удобства для водителя и пассажира. Эргономичное расположение магнитолы в верхней части панели.
- Глубина гнезда под магнитолу 190мм.  При выборе магнитолы необходимо учитывать зазор для колодок и проводов! Удобная компоновка клавиш управления. Увеличенный объем вещевого ящика и площади нижней полки. Наличие углубления для вещей сверху панели и дополнительная полка для мелких вещей на блоке отопителя. Панель приборов спроектирована таким образом, чтобы не производить никаких доработок при монтаже и использовать имеющиеся органы управления и приборы. Материалы и комплектующие высокого качества. Наружная поверхность панели приборов мягкая, черного цвета, имеет текстуру «шагрень». Каркас из АБС-пластика с металлическими усилителями и кронштейнами, что в свою очередь делает панель более безопасной при ударах и более долговечной, ввиду эластичности и равномерности теплового расширения при нагреве. Навесные детали выполнены из твердого, черного АБС-пластика, покрытие идентично панели приборов в целом.
- Крепление в штатные места: сверху на шпильки, четырьмя гайками М6, снизу винтами самонарезающими в усилительную балку. Консоль панели приборов фиксируется снизу на тоннеле пола.
- Панель приборов обладает уникальным дизайном, разработанным специально для автомобиля LADA 21213 и последующих версий. Данное изделие подходит и для более ранних версий, при условии выполнения следующих требований:
1. Ввиду того, что крышка вещевого ящика в комплект поставки не входит, а переставляется с автомобиля, то в случае ее отсутствия на автомобиле или изношенности, либо не соответствия конструкции в более ранних версиях автомобиля, ее необходимо приобрести самостоятельно (Каталожный номер 21213-5303016-10). 2. Данная панель приборов разрабатывалась в период установки на автомобили наружных зеркал с ручной регулировкой с внешней стороны автомобиля. При последующих модернизациях, автомобили стали комплектоваться наружными зеркалами с тросовым приводом. Для того чтобы джойстики таких зеркал, установленные на передней стойке двери не упирались в панель приборов необходимо, либо демонтировать джойстики тросового привода, либо установить зеркала, оборудованные электроприводом.
- Данная продукция разработана и произведена на предприятии ООО «АПС». Внешний вид, конструкция и способ установки являются интеллектуальной собственностью ООО «АПС». Продукция в целом, или отдельные ее части (за исключением стандартных деталей, например винтов, гаек и пр.) не могут быть заменены деталями с аналогичных устройств иных производителей, а также не могут служить в качестве замены устройствам других производителей, или в качестве запасных частей к устройствам других производителей.
- Для компетентного выбора товара необходимо внимательно изучить паспорт изделия.
- Оттенки цвета изделия, а также фактуры поверхностей могут визуально отличаться от представленных на сайте, в каталогах или демонстрационных моделях.  Видовыми поверхностями изделия являются те стороны, которые после установки на автомобиль обращены фронтальными частями к смотрящему человеку, сидящему в автомобиле. На не видовых поверхностях допускаются дефекты в виде рисок, ворсинок, неровностей, или включений другого цвета, если их размеры не более 0,5мм по ширине и 3мм по длине.
- Производитель оставляет за собой право вносить конструктивные изменения в продукцию, а также любые изменения, не ухудшающие характеристики устройств в целом, без предварительного уведомления. Информация, содержащаяся в печатной инструкции с товаром, может отличаться от представленной на сайте.
ВАЖНО: до момента установки товара на автомобиль необходимо сохранять всю упаковку (коробки, упаковочные материалы и пр.)! В случае обнаружения каких-либо несоответствий товара по наименованию, комплектации, целостности или качеству, необходимо немедленно связаться с нами.
ВАЖНО! В процессе проведения монтажа и демонтажа товара обеспечить условия по предотвращению механических повреждений ЛКП кузова.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю потребительских и эксплуатационных свойств товара, а также утрату гарантии.

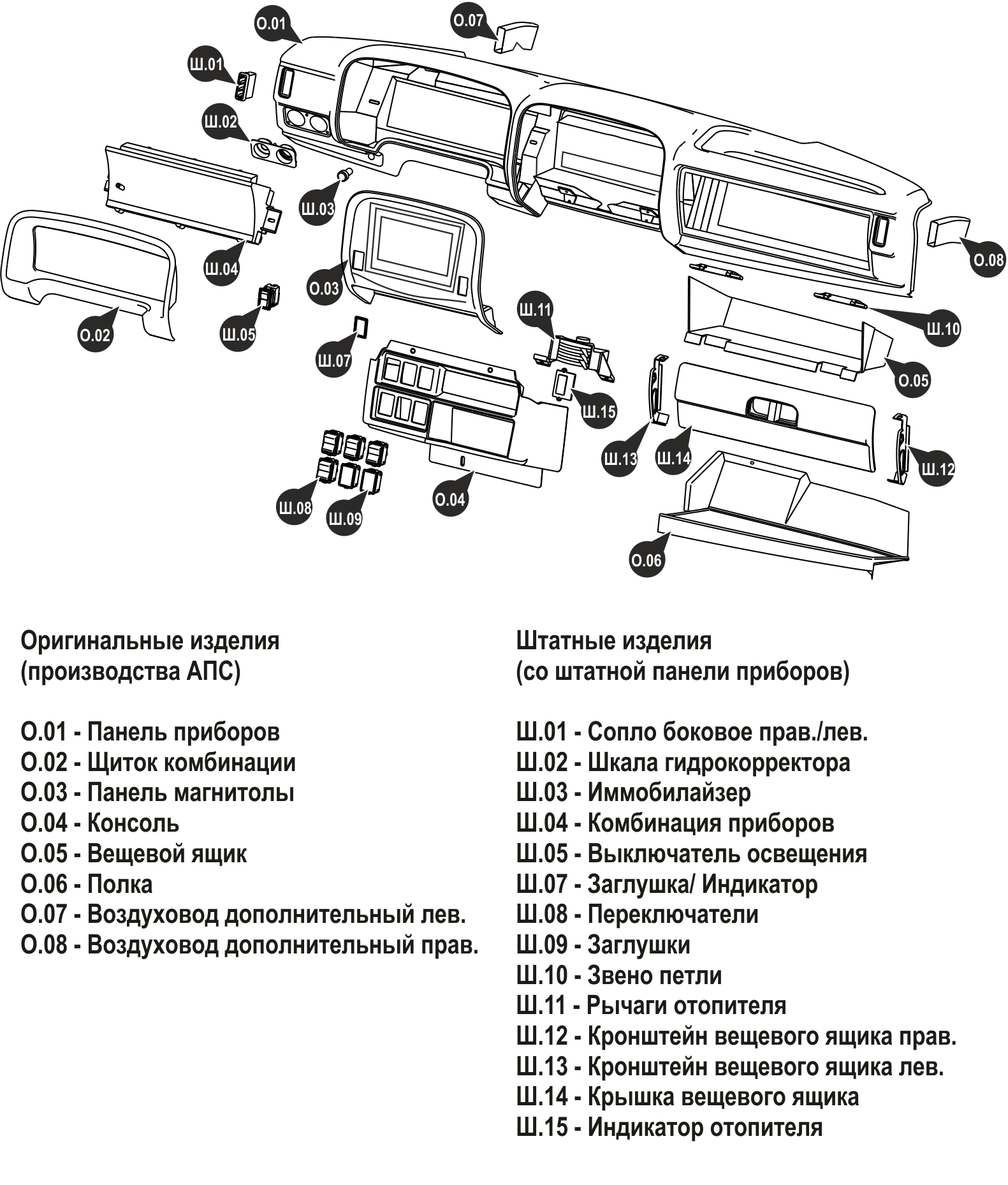

СХЕМА ИЗДЕЛИЯ
ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ
1. Произвести демонтаж существующей панели приборов.
1.1 Произвести работы слева (с водительского сиденья).
- Демонтировать обивку левой стойки ветрового стекла.
- Демонтировать щиток комбинации приборов.
- Отвернуть две гайки крепления комбинации приборов. Этими же гайками в последствии будет закреплена комбинация на новой панели приборов.
- Отвернуть от комбинации приборов накидную гайку гибкого вала привода спидометра (при наличии).
- Отсоединить от комбинации приборов колодки проводов.
- Во внутреннем пространстве панели приборов отвернуть две гайки крепления ее к кузову. Этими же гайками будет закреплена новая панель приборов к кузову.
- Снизу панели приборов с ее внешней стороны отвернуть саморезы крепления к поперечной балке кузова. Этими же саморезами будет закреплена новая панель приборов к поперечной балке кузова.
- От панели приборов отсоединить главный цилиндр гидрокорректора фар и выключатель освещения приборов.
- Демонтировать  иммобилайзер (при наличии).
1.2 Производим работы в центральной части панели приборов.
- Демонтировать панель крепления магнитолы.
- Отсоединить колодки проводов от кнопок и переключателей.
- Снять пластиковые рукоятки с рычагов отопителя (3шт.).
- Отсоединить кронштейн рычагов управления отопителем.
1.3 Произвести работы справа (с пассажирского сиденья).
- Демонтировать обивку правой стойки ветрового стекла;
- Демонтировать вещевую полку;
- Открыть крышку бардачка, открутить винты крепления вещевого ящика и извлечь его.
- Во внутреннем пространстве панели приборов отвернуть две гайки крепления ее к кузову. Этими же гайками будет закреплена новая панель приборов к кузову.
- Снизу панели приборов с ее внешней стороны отвернуть саморезы крепления к поперечной балке кузова. Этими же саморезами будет закреплена новая панель приборов к поперечной балке кузова.

 2. Извлечь старую панель приборов из автомобиля и демонтировать с нее детали, которые будут использованы на новой панели приборов.
- Сопло боковое правое и левое.
- Шкалу гидрокорректора (не повредив крепежные ножки, срезать 3 стопорные шайбы).
- Иммобилайзер (заглушку).
- Звенья петли крышки вещевого ящика.
- Крышку вещевого ящика.
- Кронштейны крышки вещевого ящика.
Для сборки новой панели приборов так же используются штатные узлы:
- Комбинация приборов.
- Центральный и прикрепленные к нему боковые патрубки воздуховодов.
- Крепежные гайки и саморезы с аналогичных деталей демонтированной панели приборов.
3 Произвести подсбор новой панели приборов.

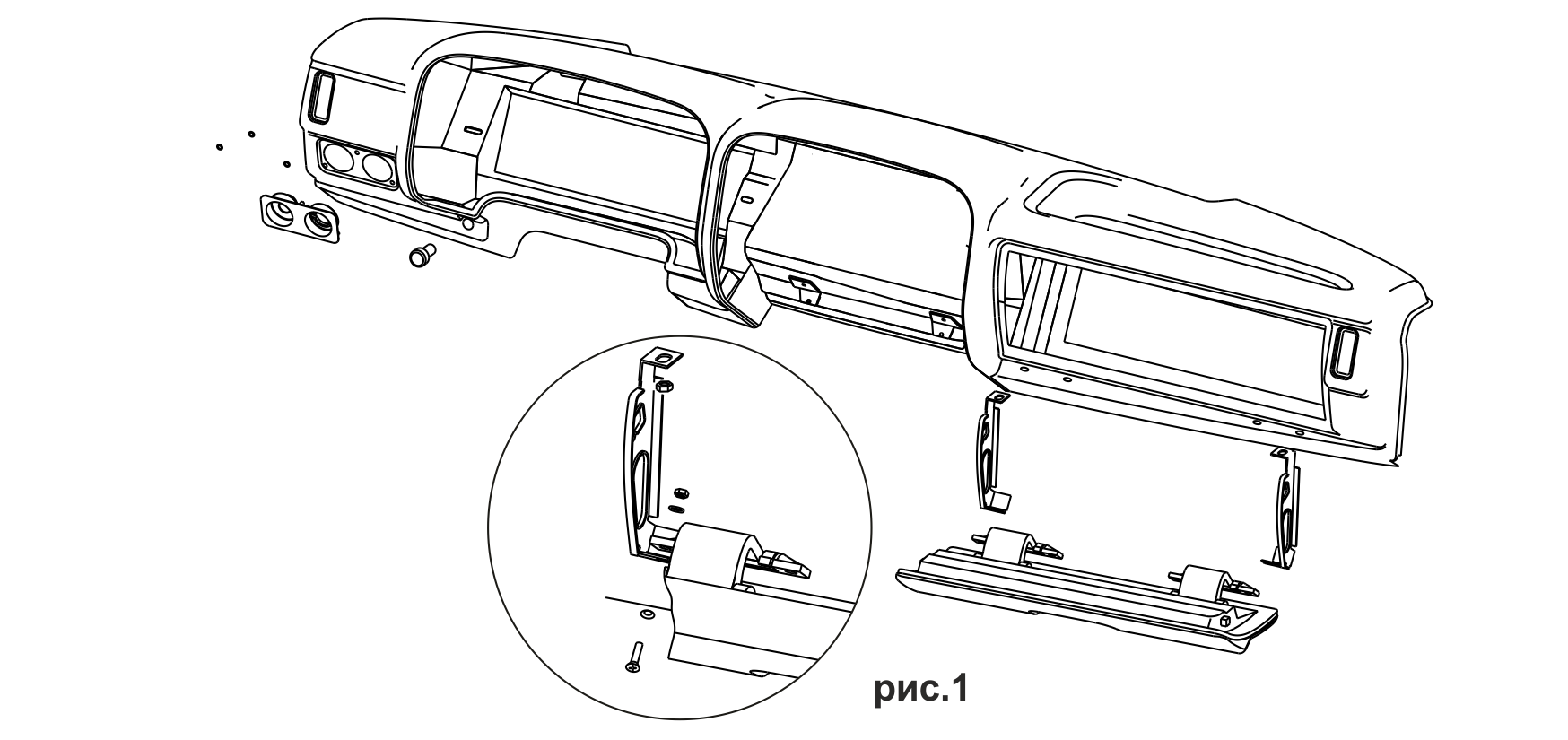

3.1 Установить на панель приборов, демонтированные с прежней панели приборов детали:
- Шкалу гидрокорректора, закрепив ее с обратной стороны панели приборов тремя стопорными шайбами 4х10х0,5 из комплектации.
- Иммобилайзер (при его наличии), закрепив скобой с обратной стороны панели приборов.
- Кронштейны крышки вещевого ящика, закрепив их сверху через шайбу гайками М6 из комплектации;
- Крышку вещевого ящика и звенья петли, закрепив их совместно четырьмя винтами с потайной головкой М5х25, вставленными в соответствующие отверстия снизу панели приборов и гайками М5 через шайбу 5х10х1 сверху звеньев петли.
3.2 Подсобрать панель магнитолы.
- С новой панели приборов снять панель магнитолы, открутив четыре винта крепления.
- Установить головное устройство (автомагнитолу) в гнездо панели магнитолы.
- Закрепить автомагнитолу с внутренней стороны панели магнитолы саморезами 3,5х9,5 из комплекта поставки.

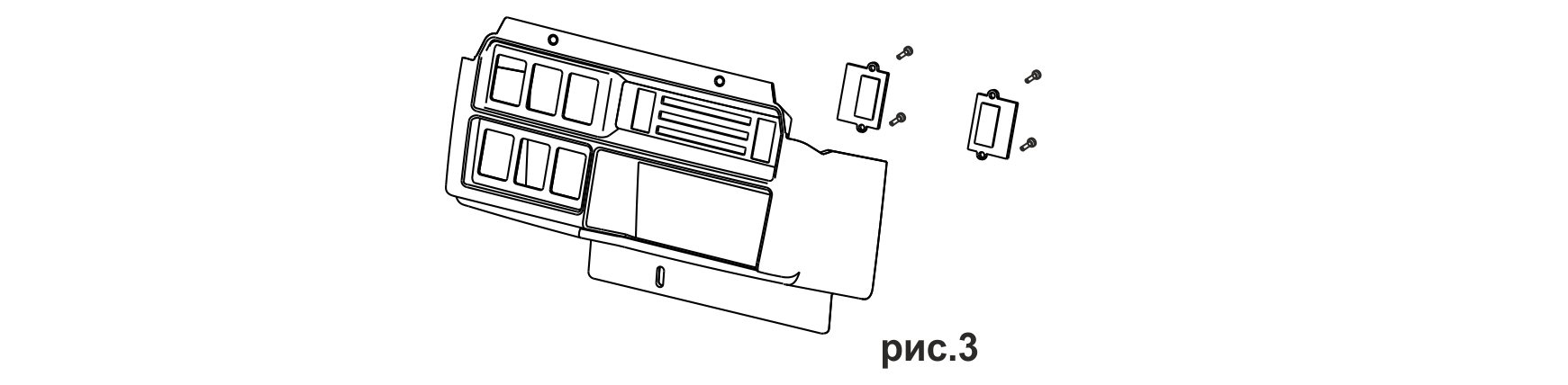

3.3 Подсобрать консоль панели приборов.
- Демонтировать со штатной панели магнитолы переключатели и заглушки, а затем установить их в соответствующие гнезда консоли.
- Выкрутить с обратной стороны консоли четыре самореза вокруг окон под индикаторы.
- Демонтировать индикаторы отопителя со штатной панели магнитолы.
- Установить индикаторы в соответствующем порядке и положении на консоль и закрепить их предварительно вывернутыми саморезами.

4 Перед началом установки новой панели приборов необходимо:
- Максимально возможно вытянуть трубки гидрокорректора в салон автомобиля, для чего под капотом автомобиля необходимо снять запасное колесо и протянуть трубки в направлении ввода их в салон.

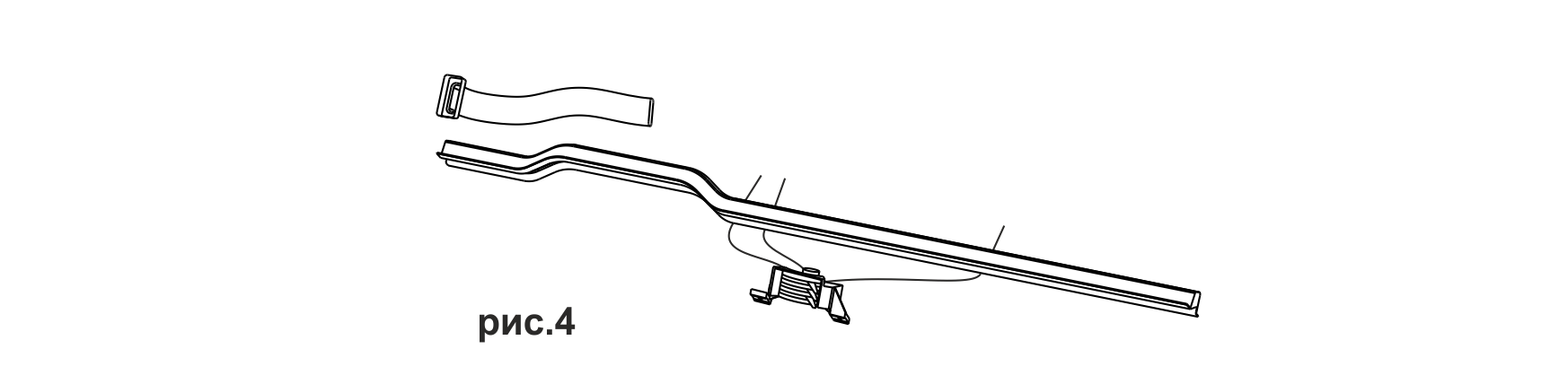

- Срезать пластиковый хомут крепления жгута проводов к поперечной балке кузова (справа от рулевой колонки), для обеспечения возможности подключения переключателей на новом месте.
- Проверить наличие и целостность всех скоб под саморезы имеющихся на кузове автомобиля для установки панели приборов. При необходимости заменить их новыми из комплектации.
- Отвернуть гайку бокового воздуховода и снять его вместе с центральным воздуховодом. Затем рычаги отопителя вместе с тросами провести под поперечной балкой вниз. После этого установить на прежнее место центральный и боковой воздуховоды.

5 Монтаж новой панели приборов произвести в следующей последовательности.

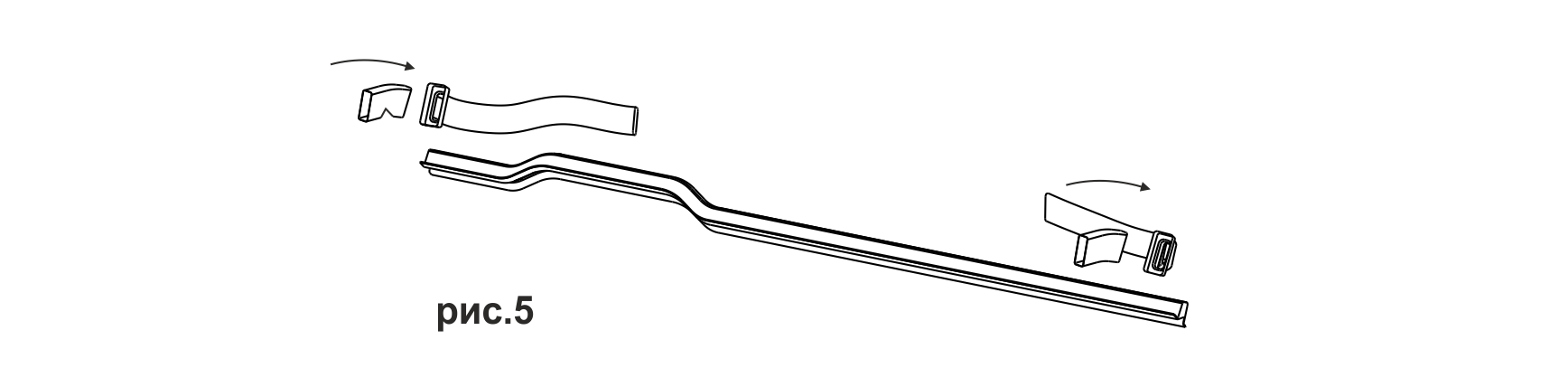

5.1 Установить дополнительные воздуховоды.
- Вставить дополнительные  воздуховоды из комплектации в прямоугольные гнезда на концах штатных патрубков боковых воздуховодов, не снимая резиновых уплотнителей с их концов.
- Дополнительный воздуховод с подштамповкой установить слева, подштамповкой вниз, аналогично установить воздуховод справа.
5.2 Подвести подсобранную панель приборов к месту установки.
- Направить внутри панели приборов боковые воздуховоды.
- Проложить гидрокорректор, регулятор освещения и жгуты проводов для комбинации приборов и кнопки наружного освещения.
- Привод спидометра провести через отверстие в каркасе под комбинацию приборов.
5.3 Установить панель приборов на автомобиль.
- Установить панель приборов отверстиями в верхней части на шпильки кузова автомобиля.
- На первую и четвертую шпильку панель приборов устанавливается отверстиями в пластиковом каркасе, а на вторую и третью шпильку панель приборов устанавливается посредством металлических кронштейнов, приклепанных к пластиковому каркасу.
- Нижняя часть каркаса панели приборов должна заходить под поперечную балку кузова. Необходимо совместить отверстия в каркасе с отверстиями в скобах, установленных на поперечной балке.
- Верхняя горизонтальная кромка панели приборов должна заходить под резиновый уплотнитель ветрового стекла.
- Боковые кромки панели приборов должны заходить за уплотнители дверей.

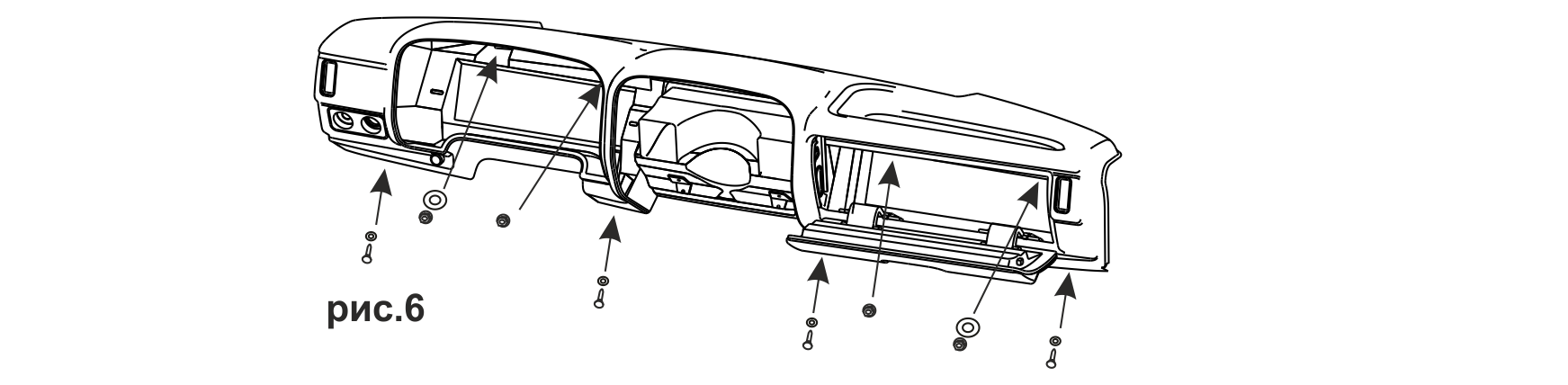

5.4 Закрепить панель приборов на кузове.
- Установить на первую и четвертую шпильки шайбы 8 из комплектации.
- Закрепить панель приборов в верхней части четырьмя штатными гайками М6.
- Закрепить каркас панели приборов в нижней части к поперечной балке кузова четырьмя штатными саморезами со стопорной шайбой.
5.5 Установить на панель приборов штатное оборудование.
 - Установить боковые дефлектора в отверстия панели приборов таким образом, чтобы они вошли в соединение с установленными ранее дополнительными воздуховодами.
- Установить гидрокорректор и регулятор освещения в гнезда шкалы гидрокорректора, закрепив их гайками и установив рычаги регулировки.

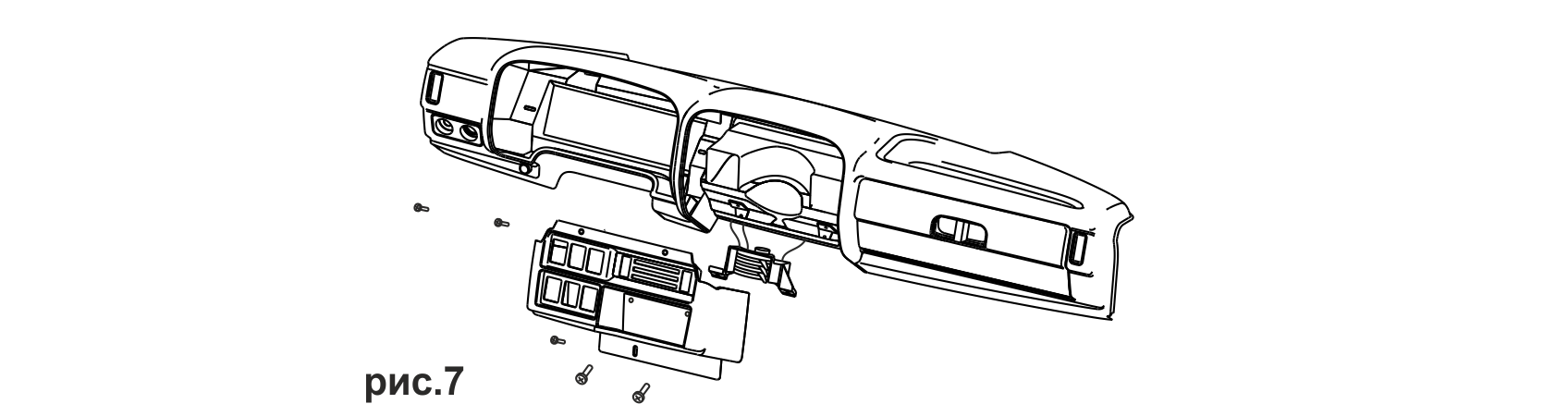

5.6 Установить на панель приборов консоль.
- Подвести подсобранную консоль к рычагам отопителя и закрепить их на консоли винтами (саморезами) 4,6х25 из комплектации.
- Установить на рычаги отопителя пластиковые рукоятки.
- Установить переключатели и заглушки, подсоединить колодки.
- Закрепить консоль к панели приборов двумя саморезами 4,3х22 из комплектации и к тоннелю пола одним штатным саморезом с шайбой. Установить пластиковые рукоятки на рычаги отопителя.

5.7 Установить на панель приборов панель магнитолы.
- Подключить колодки к головному устройству (магнитоле) и переключателю освещения, а так же установить лампочки в индикатор.
- Установить панель магнитолы в сборе на свое место.
- Закрепить панель магнитолы таким же образом как она была закреплена в состоянии поставки.

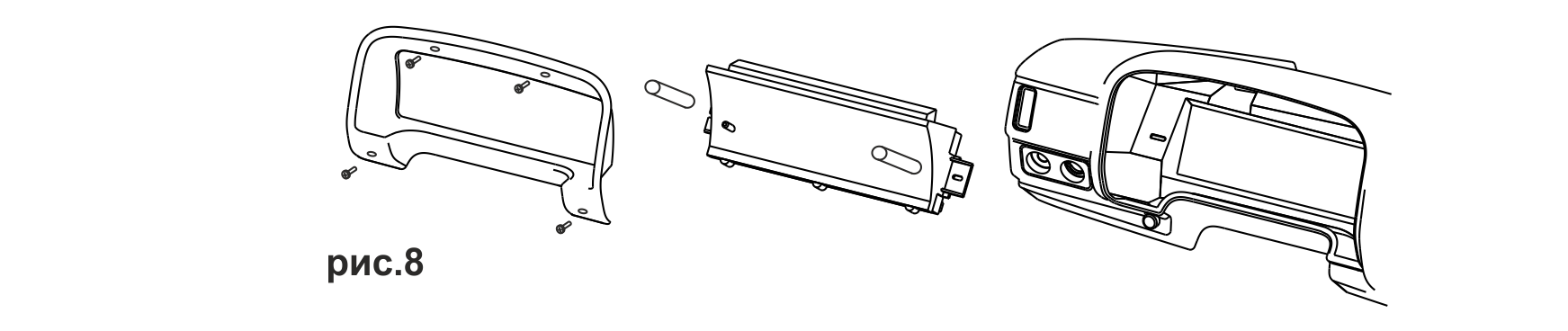

5.8 Установить на панель приборов комбинацию приборов.
- С новой панели приборов снять щиток комбинации приборов, открутив четыре винта крепления.
- Установка комбинации приборов производится в обратной последовательности относительно демонтажа.
- Крепление комбинации приборов осуществляется теми же гайками, которыми она была закреплена на штатной панели приборов.
- Снова установить щиток комбинации приборов

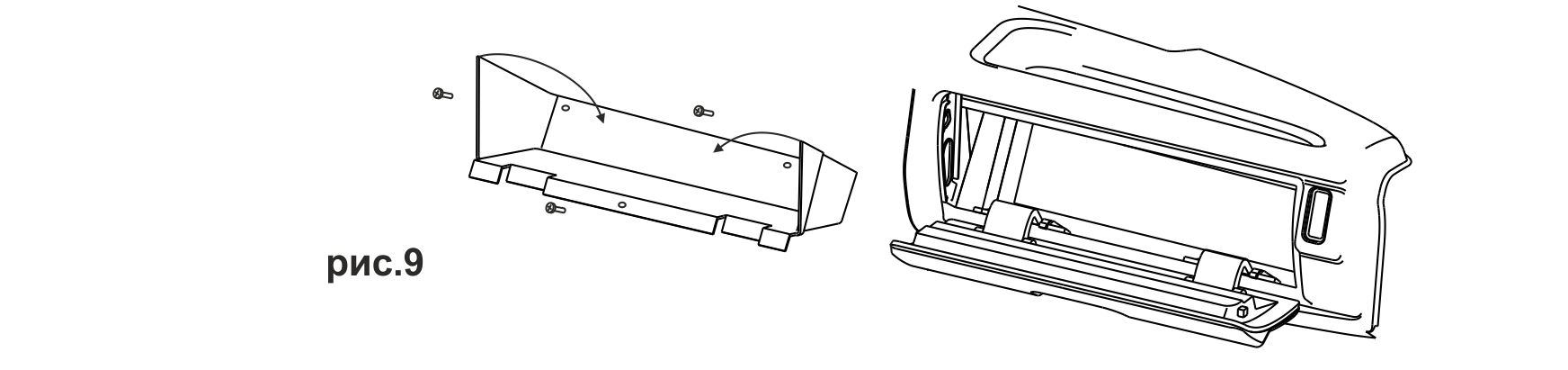

5.9 Установить на панель приборов вещевой ящик.
- Открыть крышку вещевого ящика.
- Вставить в открытое отверстие вещевой ящик.
- При необходимости, подогнуть кронштейны кузова до соприкосновения с задней стенкой вещевого ящика
- Закрепить вещевой ящик саморезами. Двумя штатными саморезами закрепить заднюю стенку вещевого ящика к кронштейнам кузова, а саморезом 4,2х16, через отверстие на переднем фланце закрепить вещевой ящик к каркасу панели приборов.

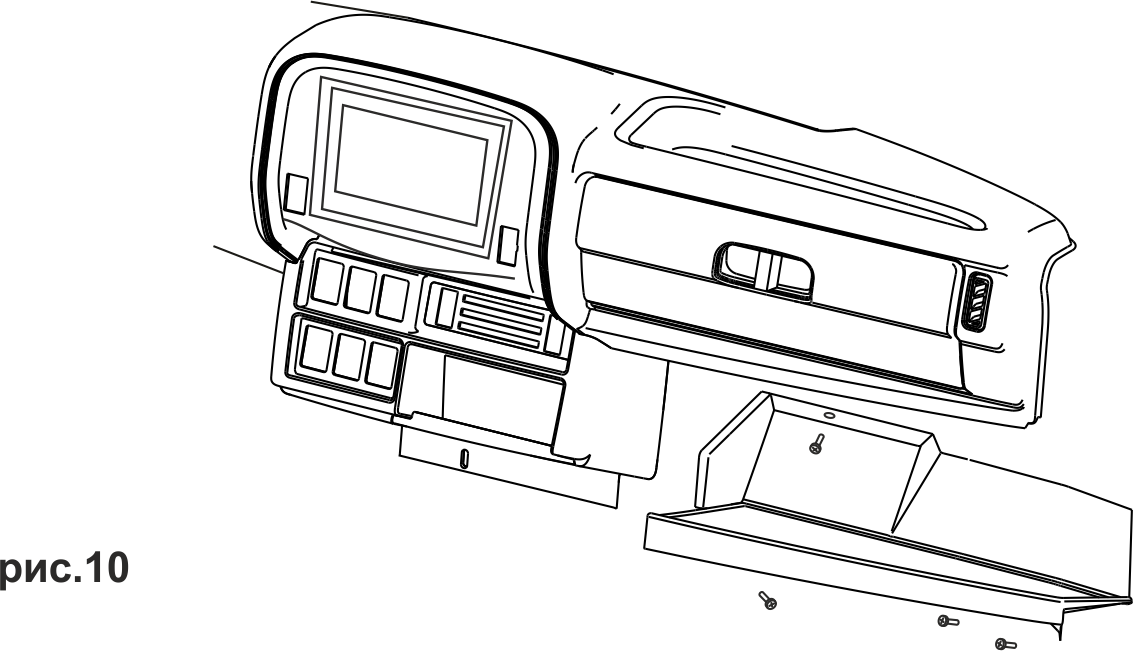

5.10 Установить на панель полку.
- Завести под панель приборов полку, совместив два крепежных отверстия под ней с отверстиями в скобах на пластиковой обивке.
- Закрепить полку справа двумя штатными саморезами, а так же одним штатным саморезом в задней стенке к кронштейну кузова.
- Выставить полку таким образом, что бы верхняя ее кромка была параллельна нижней кромке панели приборов, а плоская часть полки лежала горизонтально.
- Закрепить полку саморезом 4,2х16, через отверстие слева, непосредственно в тело консоли.
