ПАСПОРТ ИЗДЕЛИЯ

ОБОЗНАЧЕНИЕ ИЗДЕЛИЯ

0121-9

НАИМЕНОВАНИЕ ИЗДЕЛИЯ

Накладка на консоль панели приборов для автомобиля LADA Niva Legend под головное устройство 9 дюймов и блок управления

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ

ТУ 29.32.30-006-81846629-2018

ШТАМП ОТК







СВЕДЕНИЯ ОБ УПАКОВКЕ







ПРЕДПРИЯТИЕ ИЗГОТОВИТЕЛЬ

ООО “АПС”,
ИНН 6321191196,
Россия, 445043, г. Тольятти,
ул. Коммунальная 39, офис 403

КОНТАКТЫ

тел: (8482) 75-82-76, 75-82-77
e-mail: info.aps163@mail.ru

www.aps163.ru

КОМПЛЕКТАЦИЯ
Накладка под головное устройство и электронный блок управления отопителем - 1шт. Накладка под выключатели дополнительных устройств (стеклоочистителей, кондиционера и пр.) -1шт. Заглушка воздуховода - 1шт. Кронштейн крепления накладки под выключатели - 1шт. Пластина переходная - 1шт. Скоба резьбовая М6 - 1шт. Винт М6х20 - 2шт.
Гайка М6 - 1шт. Саморез 2,9 х 9,5 - 8шт. Ключ шестигранный 4мм - 1шт.
ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ
Накладка (переходная рамка) предназначена для установки на штатную панель приборов автомобиля LADA NIVA LEGEND с электронным блоком управления отопителем.
ВНИМАНИЕ! Данное изделие не подходит для более ранней модификации панели приборов с рычажным механизмом управления отопителем.
Подходит для установки штатного головного устройства (автомагнитолы) размерностью 9 дюймов.
Посадочный размер под магнитолу 229х130мм (229мм в верхней части магнитолы, заужающейся к низу).

Накладка (переходная рамка) состоит из двух элементов:
1. Накладка под головное устройство и электронный блок управления отопителем.
2. Накладка под выключатели дополнительных устройств (стеклоочистителей, кондиционера и пр.)
Накладка (переходная рамка) имеет эргономичную компоновку. Магнитола располагается вверху консоли, блок управления отопителем посередине, а выключатели дополнительных устройств внизу.
Все органы управления переносятся со штатной панели приборов за исключением центрального сопла воздуховода. Центральный воздуховод удаляется, вместо него устанавливается заглушка (имеется в комплекте поставки)
Отсутствие центрального сопла позволяет увеличить поток воздуха на стекла автомобиля.
Рамка выполнена из пластика и обтянута декоративной пленкой.
Монтаж не требует доработки панели приборов. Все необходимые крепежные элементы идут в комплекте с накладкой.
- Данная продукция разработана и произведена на предприятии ООО «АПС». Внешний вид, конструкция и способ установки являются интеллектуальной собственностью ООО «АПС». Продукция в целом, или отдельные ее части (за исключением стандартных деталей, например винтов, гаек и пр.) не могут быть заменены деталями с аналогичных устройств иных производителей, а так же не могут служить в качестве замены устройствам других производителей, или в качестве запасных частей к устройствам других производителей.
- Для компетентного выбора товара необходимо внимательно изучить паспорт изделия.
- Оттенки цвета изделия, а также фактуры поверхностей могут визуально отличаться от представленных на сайте, в каталогах или демонстрационных моделях.  Видовыми поверхностями изделия являются те стороны, которые после установки на автомобиль обращены фронтальными частями к смотрящему человеку,сидящему в автомобиле. На невидовых поверхностях допускаются дефекты в виде рисок, ворсинок, неровностей, или включений другого цвета, если их размеры не более 0,5мм по ширине и 3мм по длине.
- Производитель оставляет за собой право вносить конструктивные изменения в продукцию, а также любые изменения, не ухудшающие характеристики устройств в целом, без предварительного уведомления. Информация, содержащаяся в печатной инструкции с товаром может отличаться от представленной на сайте.
ВАЖНО: До момента установки товара на автомобиль необходимо сохранять всю упаковку (коробки, упаковочные материалы и пр.)! В случае обнаружения каких-либо несоответствий товара по наименованию, комплектации, целостности или качеству, необходимо немедленно связаться с нами.
ВАЖНО! В процессе проведения монтажа и демонтажа товара обеспечить условия по предотвращению механических повреждений ЛКП кузова.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: Самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю  потребительских и эксплуатационных свойств товара, а также утрату гарантии.
ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ
1. Извлечь заглушку из штатной накладки.
2. Выкрутить саморез крепления штатной накладки.

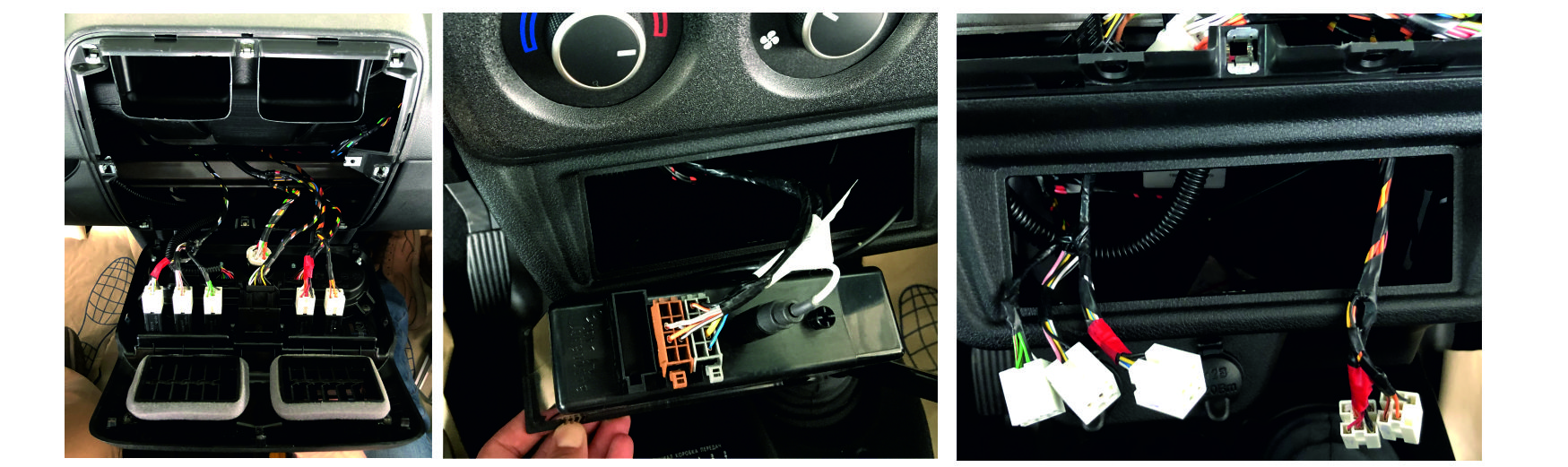

3. Демонтировать штатную накладку с панели приборов, отщелкнув все девять точек крепления по периметру накладки.
4. Пометить колодки жгута проводов и отсоединить их от выключателей и электронного блока управления отопителем.
5. Демонтировать штатную коробку для мелких вещей из штатного гнезда под магнитолу.
6. Извлечь колодки проводов для магнитолы из заднего торца коробки для мелких вещей.
7. Распределить колодки. В верхнее окно завести колодки под головное устройство (магнитолу) и электронный блок управления отопителем. В нижнее окно завести клолодки выключателей.

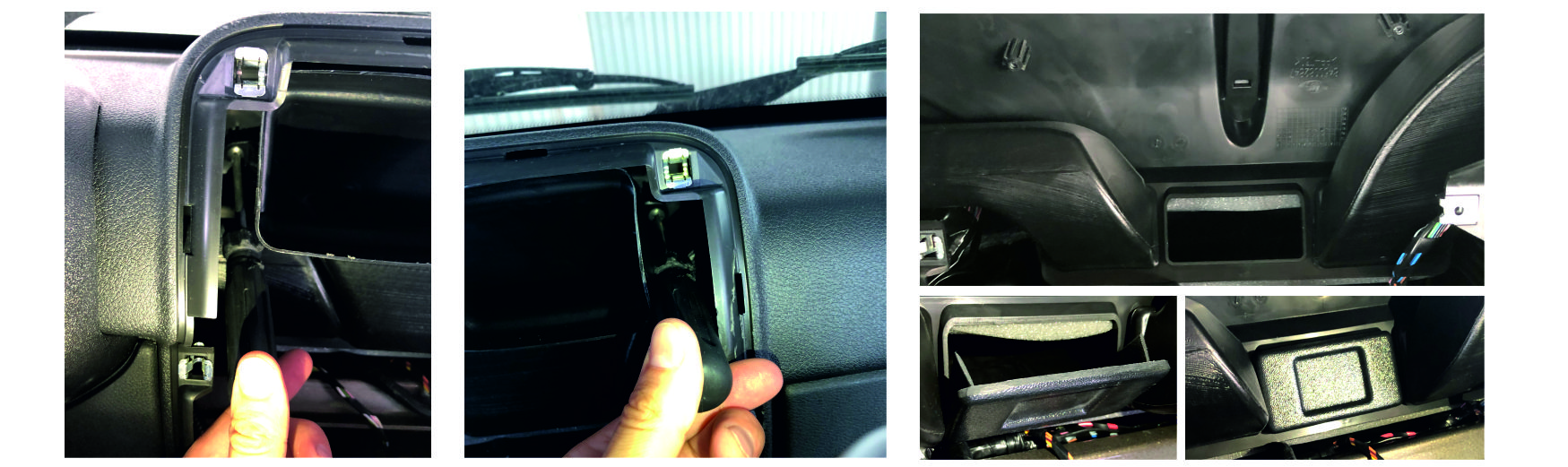

8. Отвернуть саморезы крепления центрального воздуховода. Демонтировать центральный воздуховод.
9. Установить заглушку центрального воздуховода. Для этого поджать лепестки заглушки и вставить их в отверстие воздуховода. Надавить на заглушку до ее фиксации.
10. Установить на накладку под выключатели дополнительных устройст все выключатели в той же последовательности, что были на штатной накладке. Исключение составляет последний выключатель который ставится в последнее гнездо позле заглушки.
11. Подключить соответствующие  колодки проводов к выключателям.
12. Установить кронштейн крепления накладки выключателей как показано на схеме, совместив резьбовое отверстие на кронштейне с крепежным отверстием на накладке.
13. Вставить винт М6х20 изкомплекта поставки в отверстие накладки и затянуть его при помощи шестигранного ключа. Для предотвращения проворота кронштейна необходимо воспользоваться плоской отверткой, вставив ее в щель гнезда под заглушку.
Накладка должна всеми сторонами зайти в нишу панели приборов.
14. Установить заглушку.



15. На вертикальной стороне окна под накладку консоли слева удалить пружину фиксатора из среднего прямоугольного отверстия как показано на схеме.
16. Установить на это место скобу резьбовую из комплекта поставки как показано на схеме.
17. Зеркально справа вертикальной стороне окна под накладку консоли удалить пружину фиксатора из среднего прямоугольного отверстия как показано на схеме, а так же скобу под саморез для фиксации штатной накладки.
18. Установить пластину переходную как показано на схеме и зафиксировать ее при помощи винта М6х20 и гайки на панели приборов.

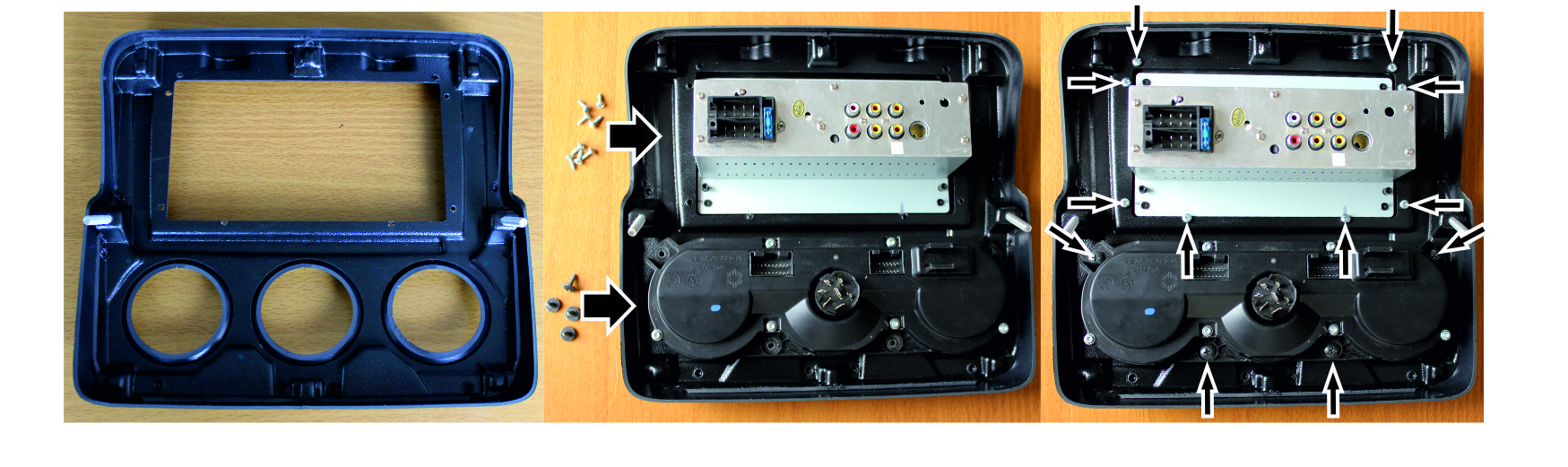

19. Установить штатное головное устройство (магнитолу) на новую накладку с лицевой стороны изделия. Закрепить ее с внутренней стороны через отверстия саморезами из комплекта поставки.
20. Демонтировать блок управления отопителем со штатной накладки, и установить его на новую накладку аналогичным способом, используя штатные саморезы. Крепежное отверстие в накладке нарезается непосредственно саморезом в момент прикручивания.

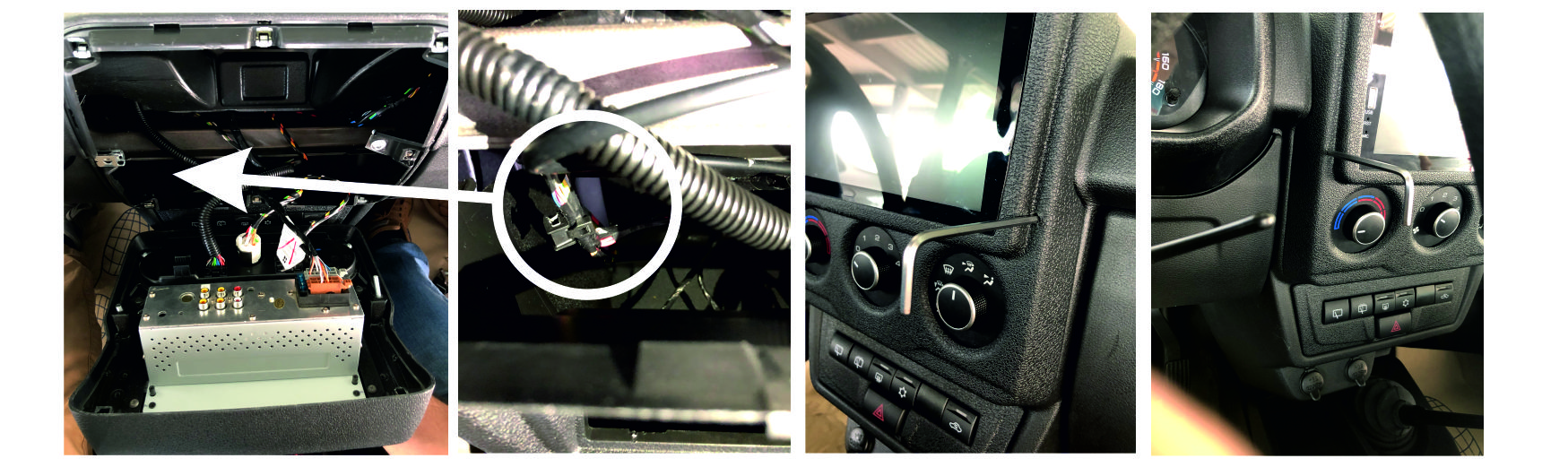

21. Для удобства подключения колодок головного устройства  к магнитоле, отсоединить хомут крепления жгута проводов под поперечной балкой слева как показано на схеме.
22. Вставить ключ шестигранный в правое отверстия накладки под головное устройство и ввести его в соединение с винтом, установленным внутри накладки.
23. Наживит винт крепления справа в резьбовое отверстие, установленной ранее переходной планки.
ВНИМАНИЕ! Винт должен легко заходить по резьбе, в противном случае резьба может быть повреждена.
24. Наживив на несколько обротов винт справа, наживить винт аналогичным образом слева.
25. Равномерно закрутить винты справа и слева. Выровнить положение накладки на панели и приборов и окончательно затянуть винты.
Момент затяжки всех винтов крепления не более 4Нм.
ГАРАНТИЯ

Производителем установлен гарантийный срок 5 лет с момента приобретения товара в розничной сети, или с момента получения товара дистанционным способом.

Производитель (продавец) гарантирует соответствие качества поставляемого товара требованиям законодательства РФ, стандартам, контрольным образцам, техническим условиям и паспорту изделия, устанавливающим требования по качеству и соответствующим параметрам, опубликованным на сайте производителя www.aps163.ru. Гарантийный срок на комплектующие изделия и составные части основного товара устанавливаются Производителем в том же порядке, что и гарантийный срок на основной товар (см. выше). Во время гарантийного срока детали, подлежащие замене по гарантии, а также ремонтные работы, поставляются и осуществляются бесплатно, при наступлении гарантийного случая. Не разрешается вносить какие-либо изменения в конструкцию товара, а также использовать товар не по назначению, как не прошедший обязательную сертификацию, например устанавливать на иные модели автомобилей, не указанные в паспорте изделия. Гарантия снимается, если дефекты возникли по вине потребителя или третьих лиц, в результате нарушения правил транспортировки, хранения, монтажа, демонтажа, условий эксплуатации, а также внесения каких-либо изменений в конструкцию товара и использования не по назначению. Производитель (продавец) не несет ответственности за нанесение ущерба здоровью или имуществу в результате неправильного хранения, крепления или использования (эксплуатации) товара. При возникновении любых вопросов об использовании товара обратитесь к продавцу товара или к Производителю. Внимательно изучите инструкцию и информацию о товаре.

Назначенный срок службы изделия 5 лет с момента приобретения товара в розничной сети, или с момента получения товара дистанционным способом.

Рекомендуем сохранять документы, подтверждающие оплату товара в течении всего срока службы изделия.

ВОЗВРАТ ТОВАРА
Возврат осуществляется в соответствии с законодательством РФ:
Возврат товара надлежащего качества.
Вернуть товар, купленный в розничной торговой сети, возможно в случае, если соблюдены  условия (п.1 ст.502 ГК РФ; п.п. 1, 2 ст.25 Закона о защите прав потребителей; п.26 Правил, утв. Постановлением Правительства РФ от 19.01.1998 №55): товар не подошел по форме, габаритам, расцветке, размеру или комплектации, и с момента приобретения товара прошло не более 14 дней, не считая дня покупки товара, или на день обращения к продавцу аналогичный товар в продаже у него отсутствует, в связи с чем обмен приобретенного вами товара невозможен.
При этом: приобретенный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, а также имеются доказательства приобретения товара у данного продавца - товарный или кассовый чек, иные документы, подтверждающие оплату товара. В то же время отсутствие указанных документов не лишает потребителя возможности ссылаться на свидетельские показания. Возврат денежной суммы за товар, приобретенного в розничной торговой сети осуществляется продавцом в трехдневный срок со дня возврата товара продавцу. Для возврата товара продавцу и денежных средств покупателю необходим документ, удостоверяющий личность. Возврат товара надлежащего качества, приобретенного дистанционным способом через интернет-магазин возможен в случае, если сохранены его товарный вид (упаковка, ярлыки), потребительские свойства, в течении 14 дней после передачи товара. (Статья 26.1 Закона о защите прав потребителей). В сопроводительных документах на товар, приобретенного дистанционным способом через интернет-магазин  Производителя www.aps163.ru, присутствуют пошаговая Памятка покупателя на возврат качественного товара и бланк Заявления. При отказе или возврате товара надлежащего качества, приобретенного дистанционным способом, денежная сумма, уплаченная за товар, возвращается, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее, чем через десять дней со дня предъявления потребителем соответствующего требования (Статья 26.1 Закона о защите прав потребителей).
Возврат товара и претензии по товару ненадлежащего качества.
Под Товаром ненадлежащего качества понимается Товар, который неисправен и не может обеспечить исполнение своих функциональных качеств. При покупке Товара дистанционным способом, полученнный Товар, не соответствующий  описанию  на сайте Производителя, оценивается как Товар с существенным недостаток.  Товар, отличающийся элементами внешнего вида, оформлением и оттенками цвета от представленных в описании на сайте производителя www.aps163.ru, не является неисправным или нефункциональным. В соответствии со статьей  18 Закона Российской Федерации от 07.02.1992 N 2300-1 "О  защите  прав  потребителей" и  статьей  15  Гражданского  кодекса Российской вы вправе предъявить ПРЕТЕНЗИЮ (ТРЕБОВАНИЕ) о нарушении прав потребителя. ПРЕТЕНЗИЯ (ТРЕБОВАНИЕ) о нарушении прав потребителя состоит из шапки (вводной части), названия ("претензия"), описательной части (обстоятельств нарушения), требований к продавцу (производителю), списка приложений и личной подписи. Претензию (Требование) необходимо направить в сканированном виде на электронный адрес e-mail: info.aps163@mail.ru.  После рассмотрения полученной Претензии  Вам будет направлен  ответ в отношении заявленных требований. По общему правилу в отношении иных организаций и ИП сроки рассмотрения Претензии (требования) о нарушении прав потребителей не установлены, за исключением отдельных случаев (п. 5 Правил, утв. Постановлением Правительства РФ N 2463): требования потребителя о соразмерном уменьшении покупной цены товара, возмещении расходов на исправление недостатков товара потребителем или третьим лицом, возврате уплаченной за товар денежной суммы, а также требование о возмещении убытков, причиненных потребителю вследствие продажи товара ненадлежащего качества либо предоставления ненадлежащей информации о товаре, подлежат удовлетворению продавцом (изготовителем, уполномоченной организацией или уполномоченным индивидуальным предпринимателем, импортером) в течение десяти дней со дня предъявления соответствующего требования продавцу (изготовителю), обменять некачественный Товар на Товар, соответствующий описанию на сайте Производителя www.aps163.ru, в срок не более 15 (пятнадцати) рабочих дней. В остальных случаях - в течение 30 дней.
