ПАСПОРТ ИЗДЕЛИЯ

ОБОЗНАЧЕНИЕ ИЗДЕЛИЯ

0109

НАИМЕНОВАНИЕ ИЗДЕЛИЯ

Рамка переходная для автомобиля LADA 4x4 под магнитолу 9 дюймов (консоль панели приборов)

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ

ТУ 29.32.30-006-81846629-2018

ШТАМП ОТК







СВЕДЕНИЯ ОБ УПАКОВКЕ







ПРЕДПРИЯТИЕ ИЗГОТОВИТЕЛЬ

ООО “АПС”,
ИНН 6321191196,
Россия, 445043, г. Тольятти,
ул. Коммунальная 39, офис 403

КОНТАКТЫ

тел: (8482) 75-82-76, 75-82-77
e-mail: info.aps163@mail.ru

www.aps163.ru

КОМПЛЕКТАЦИЯ

Консоль - 1шт. Саморезы 2,9 х 9,5 - 9шт.

ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ

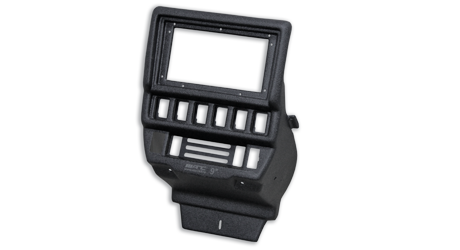

Рамка предназначена для установки на штатную панель приборов 21213(21214, 21218)-5325010 (с рычажным блоком управления отопителем) автомобиля LADA 4x4 (ВАЗ 2121 и модификации, в том числе в комплектации URBAN), взамен штатной консоли (панели крепления радиоприемника). Используется в качестве переходной рамки для магнитолы 9 дюймов.
ВНИМАНИЕ! Не подходит для автомобиля LADA NIVA LEGEND, имеющего панель приборов новой конструкции с электронным блоком управления отопителя вместо рычажного, а также новыми органами управления (кнопки и переключатели).
Данное изделие так же не может быть установлено на Панель приборов производста АПС, имеющую совершенно иную конструкцию.

Не подходит для автомобиля LADA NIVA LEGEND в виду новой конструкции панели приборов.
Рамка обладает эргономичным дизайном.
Магнитола располагается вверху консоли, а рычаги управления отопителем внизу.
Рамка позволяет устанавливать магнитолы размерностью 9 дюймов.
Посадочный размер под магнитолу 229х130мм (229мм в верхней части магнитолы, заужающейся к низу).
Глубина устанавливаемой магнитолы вместе с колодками и проводами не должна превышать 100мм.
Все органы управления переносятся со штатной панели приборов за исключением центрального сопла воздуховода.
Центральное сопло воздуховода удаляется.
Переключатели обогрева заднего стекла, отопителя, очистителя и омывателя заднего стекла, а также задних противотуманных фонарей остаются на своих местах.
Переключатель наружного освещения, а так же индикатор включения обогрева и блокировки дифференциала переносятся вниз к рычагам управления отопителем.
Рамка выполнена из пластика и обтянута декоративной пленкой, идентичной декоративной пленке самой панели приборов.
Монтаж осуществляется на штатные места, штатными крепежными элементами.
- Данная продукция разработана и произведена на предприятии ООО «АПС». Внешний вид, конструкция и способ установки являются интеллектуальной собственностью ООО «АПС». Продукция в целом, или отдельные ее части (за исключением стандартных деталей, например винтов, гаек и пр.) не могут быть заменены деталями с аналогичных устройств иных производителей, а так же не могут служить в качестве замены устройствам других производителей, или в качестве запасных частей к устройствам других производителей.
- Для компетентного выбора товара необходимо внимательно изучить паспорт изделия.
- Оттенки цвета изделия, а также фактуры поверхностей могут визуально отличаться от представленных на сайте, в каталогах или демонстрационных моделях.  Видовыми поверхностями изделия являются те стороны, которые после установки на автомобиль обращены фронтальными частями к смотрящему человеку,сидящему в автомобиле. На невидовых поверхностях допускаются дефекты в виде рисок, ворсинок, неровностей, или включений другого цвета, если их размеры не более 0,5мм по ширине и 3мм по длине.
- Производитель оставляет за собой право вносить конструктивные изменения в продукцию, а также любые изменения, не ухудшающие характеристики устройств в целом, без предварительного уведомления. Информация, содержащаяся в печатной инструкции с товаром может отличаться от представленной на сайте.
ВАЖНО: До момента установки товара на автомобиль необходимо сохранять всю упаковку (коробки, упаковочные материалы и пр.)! В случае обнаружения каких-либо несоответствий товара по наименованию, комплектации, целостности или качеству, необходимо немедленно связаться с нами.
ВАЖНО! В процессе проведения монтажа и демонтажа товара обеспечить условия по предотвращению механических повреждений ЛКП кузова.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ: Самостоятельно дорабатывать, доукомплектовывать или ремонтировать приобретенный товар, так как это влечет за собой потерю  потребительских и эксплуатационных свойств товара, а также утрату гарантии.
ПОСЛЕДОВАТЕЛЬНОСТЬ УСТАНОВКИ
1. Произвести демонтаж панели приборов.
Это делается для того, чтобы демонтировать центральное сопло воздуховода, а также для того, чтобы рычаги управления отопителем перенести ниже (под поперечную балку).
1.1 Произвести работы слева (с водительского сиденья).
- Демонтировать обивку левой стойки ветрового стекла.
- Демонтировать щиток комбинации приборов.
- Отвернуть гайки крепления комбинации приборов.
- Отвернуть от комбинации приборов накидную гайку гибкого вала привода спидометра (при наличии).
- Отсоединить от комбинации приборов колодки проводов.

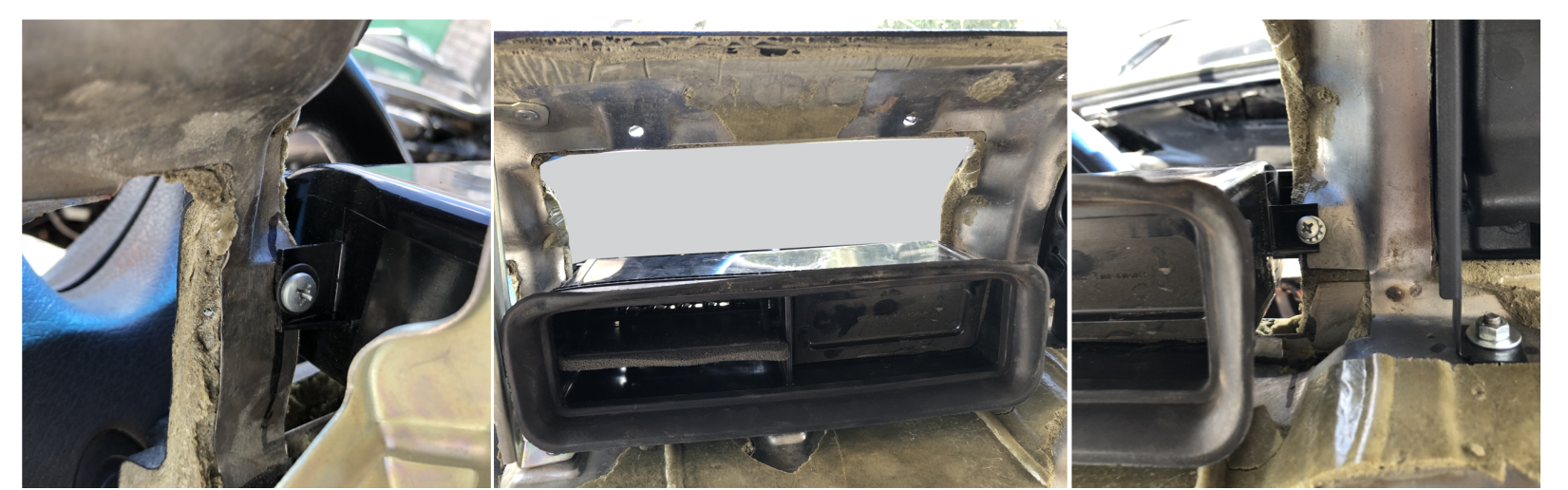

- Во внутреннем пространстве панели приборов отвернуть две гайки крепления ее к кузову.
- Под панелью приборов отвернуть саморезы крепления к поперечной балке кузова.
- От панели приборов отсоединить главный цилиндр гидрокорректора фар и выключатель освещения приборов.
- Демонтировать  иммобилайзер (при наличии).

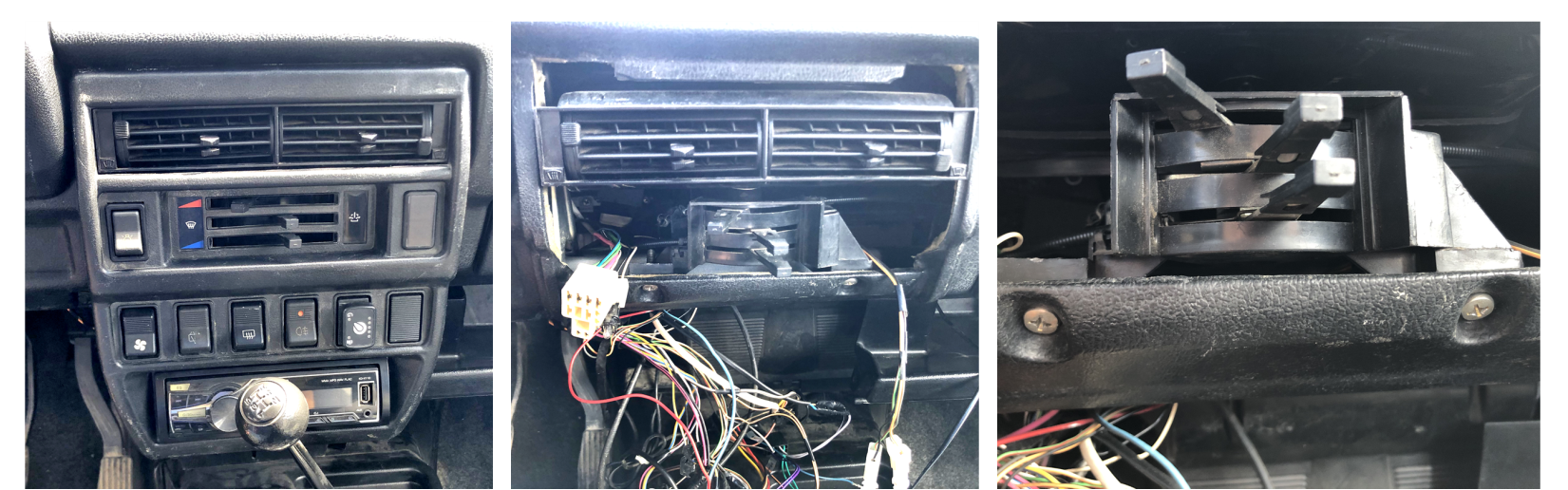

1.2 Производим работы в центральной части панели приборов.
- Демонтировать штатную консоль.
- Отсоединить колодки проводов от кнопок и переключателей.
- Отсоединить кронштейн рычагов управления отопителем.
1.3 Произвести работы справа (с пассажирского сиденья).
- Демонтировать обивку правой стойки ветрового стекла;
- Демонтировать вещевую полку;
- Открыть крышку бардачка, открутить винты крепления вещевого ящика к панели приборов.
- Во внутреннем пространстве панели приборов отвернуть две гайки крепления ее к кузову.
- Под панелью приборов отвернуть саморезы крепления к поперечной балке кузова.
1.4 Снять панель приборов

2. Демонтировать с панели приборов центральное сопло воздуховода, открутив с внутренней стороны два винта крепления.

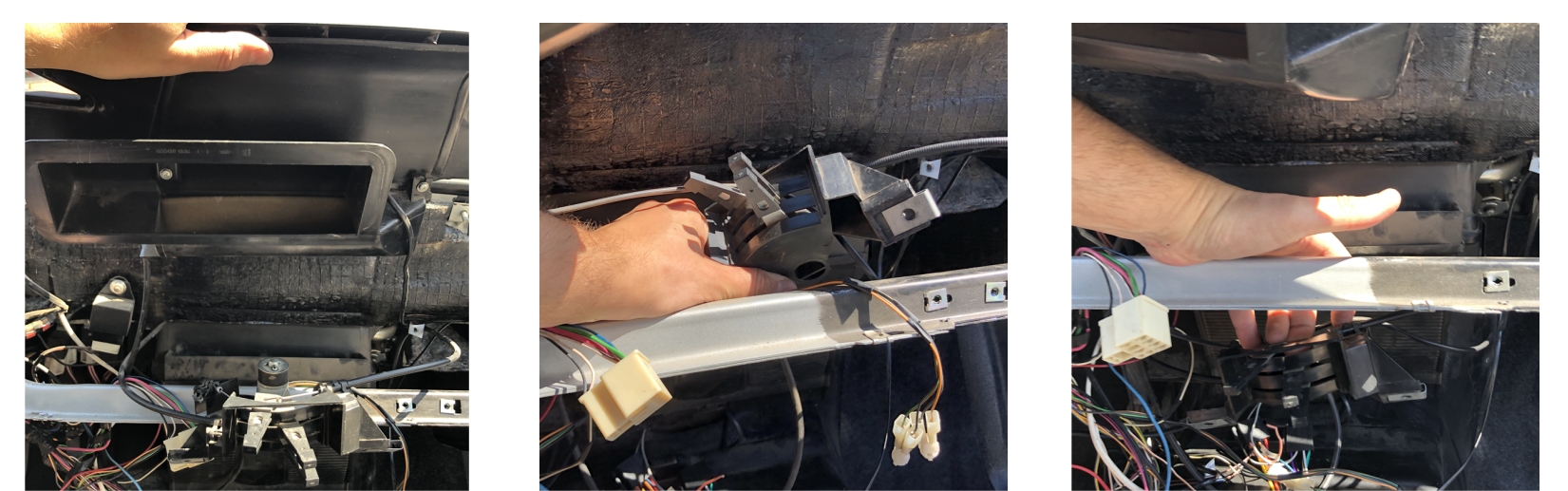

3. Приподнять центральный воздуховод и провести рычаги управления отопителем под балкой. Вернуть центральный воздуховод на прежнее место.

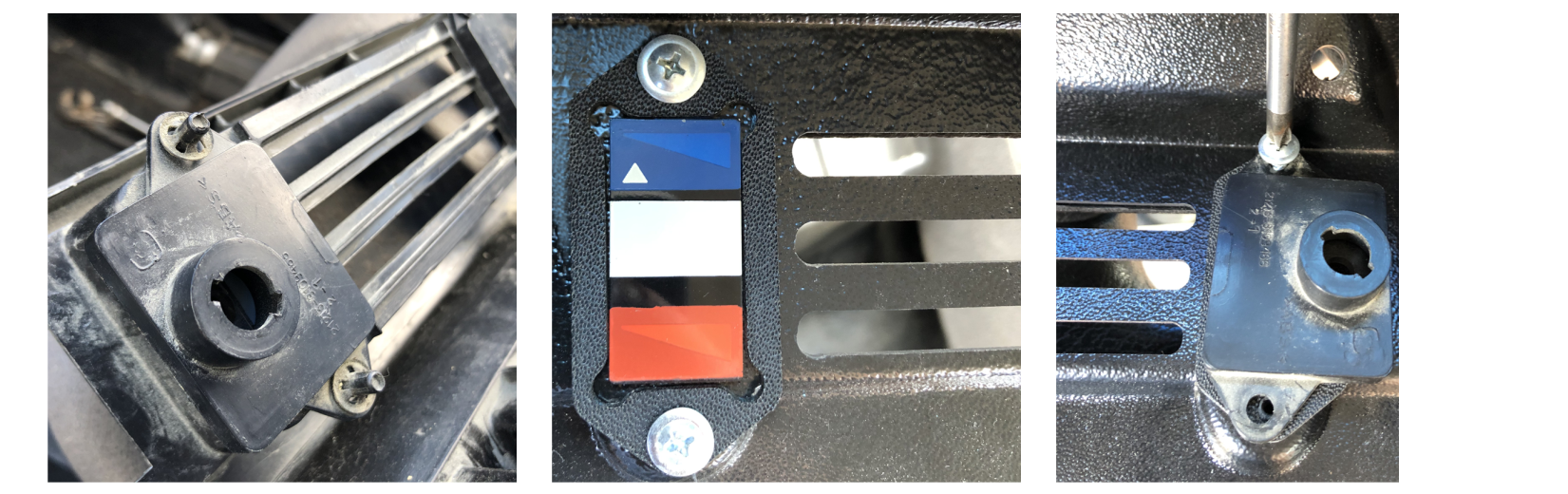

4. Демонтировать индикаторы со штатной консоли.
4.1 Срезать стопорные шайбы
4.2 Снять корпуса индикаторов с рассеивателями со штатной консоли.
4.3 Установить аналогичным образом рассеиватели на новой консоли
4.4 Корпуса индикаторов закрепить саморезами, которыми закреплены рамочки на новой консоли.

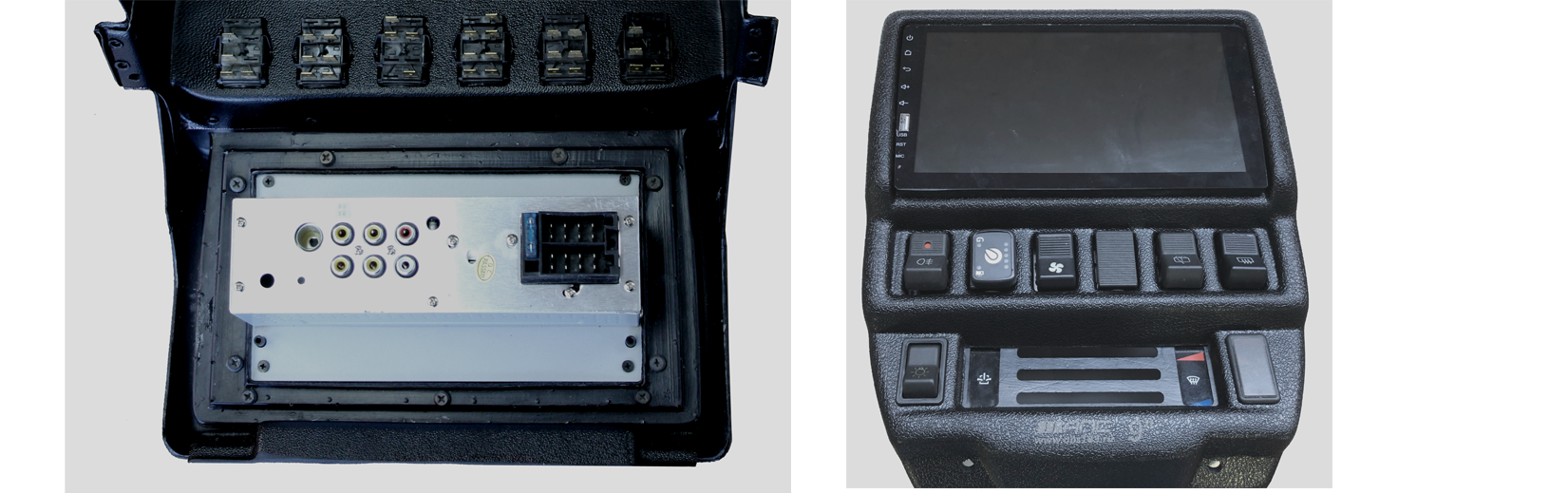

5. Установить на консоль магнитолу и переключатели.
5.1 Вставить магнитолу в нишу консоли.
5.2 Закрепить мгнитолу саморезами с внутренней стороны консоли.
5.3. Вставить переключатели в соответствующие гнезда.
ВНИМАНИЕ! Переключатели обогрева заднего стекла, отопителя, очистителя и омывателя заднего стекла, а также задних противотуманных фонарей, должны быть установленны правильно - рефленой частью клавиши вверх.
ВНИМАНИЕ! Для фиксации защелок переключателей за внутреннюю панель консоли, необходимо воспользоваться плоской отверткой для поджатия защелок на входе во внутреннее отверстие консоли.
ВНИМАНИЕ! Данная консоль дает лишь возможность установки магнитолы, поэтому ее комплектация не предполагает наличие каких-либо проводов, разъемов и т.п.
6. Установить панель приборов на автомобиль в обратной последовательности, относительно демонтажа.
ВНИМАНИЕ! Необходимость и способ глушить окно центрального воздуховода принимается владельцем автомобиля самостоятельно.
7. Установить консоль на автомобиль.
7.1 Подвести консоль к месту установки.
7.2 Завести рычаги отопителя в соответствующие щелевые прорези на консоли.
7.3 Закрепить блок рычагов отопителя к консоли при помощи винтов, которые заводятся в отверстия в нижней части консоли.
7.4 Установить колодки на переключатели.
7.5 Установить консоль на посадочное место. Закрепить консоль аналогично штатной.
8 Установить полку
ГАРАНТИЯ

Производителем установлен гарантийный срок 5 лет с момента приобретения товара в розничной сети, или с момента получения товара дистанционным способом.

Производитель (продавец) гарантирует соответствие качества поставляемого товара требованиям законодательства РФ, стандартам, контрольным образцам, техническим условиям и паспорту изделия, устанавливающим требования по качеству и соответствующим параметрам, опубликованным на сайте производителя www.aps163.ru. Гарантийный срок на комплектующие изделия и составные части основного товара устанавливаются Производителем в том же порядке, что и гарантийный срок на основной товар (см. выше). Во время гарантийного срока детали, подлежащие замене по гарантии, а также ремонтные работы, поставляются и осуществляются бесплатно, при наступлении гарантийного случая. Не разрешается вносить какие-либо изменения в конструкцию товара, а также использовать товар не по назначению, как не прошедший обязательную сертификацию, например устанавливать на иные модели автомобилей, не указанные в паспорте изделия. Гарантия снимается, если дефекты возникли по вине потребителя или третьих лиц, в результате нарушения правил транспортировки, хранения, монтажа, демонтажа, условий эксплуатации, а также внесения каких-либо изменений в конструкцию товара и использования не по назначению. Производитель (продавец) не несет ответственности за нанесение ущерба здоровью или имуществу в результате неправильного хранения, крепления или использования (эксплуатации) товара. При возникновении любых вопросов об использовании товара обратитесь к продавцу товара или к Производителю. Внимательно изучите инструкцию и информацию о товаре.

Назначенный срок службы изделия 5 лет с момента приобретения товара в розничной сети, или с момента получения товара дистанционным способом.

Рекомендуем сохранять документы, подтверждающие оплату товара в течении всего срока службы изделия.

ВОЗВРАТ ТОВАРА
Возврат осуществляется в соответствии с законодательством РФ:
Возврат товара надлежащего качества.
Вернуть товар, купленный в розничной торговой сети, возможно в случае, если соблюдены  условия (п.1 ст.502 ГК РФ; п.п. 1, 2 ст.25 Закона о защите прав потребителей; п.26 Правил, утв. Постановлением Правительства РФ от 19.01.1998 №55): товар не подошел по форме, габаритам, расцветке, размеру или комплектации, и с момента приобретения товара прошло не более 14 дней, не считая дня покупки товара, или на день обращения к продавцу аналогичный товар в продаже у него отсутствует, в связи с чем обмен приобретенного вами товара невозможен.
При этом: приобретенный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, а также имеются доказательства приобретения товара у данного продавца - товарный или кассовый чек, иные документы, подтверждающие оплату товара. В то же время отсутствие указанных документов не лишает потребителя возможности ссылаться на свидетельские показания. Возврат денежной суммы за товар, приобретенного в розничной торговой сети осуществляется продавцом в трехдневный срок со дня возврата товара продавцу. Для возврата товара продавцу и денежных средств покупателю необходим документ, удостоверяющий личность. Возврат товара надлежащего качества, приобретенного дистанционным способом через интернет-магазин возможен в случае, если сохранены его товарный вид (упаковка, ярлыки), потребительские свойства, в течении 14 дней после передачи товара. (Статья 26.1 Закона о защите прав потребителей). В сопроводительных документах на товар, приобретенного дистанционным способом через интернет-магазин  Производителя www.aps163.ru, присутствуют пошаговая Памятка покупателя на возврат качественного товара и бланк Заявления. При отказе или возврате товара надлежащего качества, приобретенного дистанционным способом, денежная сумма, уплаченная за товар, возвращается, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее, чем через десять дней со дня предъявления потребителем соответствующего требования (Статья 26.1 Закона о защите прав потребителей).
Возврат товара и претензии по товару ненадлежащего качества.
Под Товаром ненадлежащего качества понимается Товар, который неисправен и не может обеспечить исполнение своих функциональных качеств. При покупке Товара дистанционным способом, полученнный Товар, не соответствующий  описанию  на сайте Производителя, оценивается как Товар с существенным недостаток.  Товар, отличающийся элементами внешнего вида, оформлением и оттенками цвета от представленных в описании на сайте производителя www.aps163.ru, не является неисправным или нефункциональным. В соответствии со статьей  18 Закона Российской Федерации от 07.02.1992 N 2300-1 "О  защите  прав  потребителей" и  статьей  15  Гражданского  кодекса Российской вы вправе предъявить ПРЕТЕНЗИЮ (ТРЕБОВАНИЕ) о нарушении прав потребителя. ПРЕТЕНЗИЯ (ТРЕБОВАНИЕ) о нарушении прав потребителя состоит из шапки (вводной части), названия ("претензия"), описательной части (обстоятельств нарушения), требований к продавцу (производителю), списка приложений и личной подписи. Претензию (Требование) необходимо направить в сканированном виде на электронный адрес e-mail: info.aps163@mail.ru.  После рассмотрения полученной Претензии  Вам будет направлен  ответ в отношении заявленных требований. По общему правилу в отношении иных организаций и ИП сроки рассмотрения Претензии (требования) о нарушении прав потребителей не установлены, за исключением отдельных случаев (п. 5 Правил, утв. Постановлением Правительства РФ N 2463): требования потребителя о соразмерном уменьшении покупной цены товара, возмещении расходов на исправление недостатков товара потребителем или третьим лицом, возврате уплаченной за товар денежной суммы, а также требование о возмещении убытков, причиненных потребителю вследствие продажи товара ненадлежащего качества либо предоставления ненадлежащей информации о товаре, подлежат удовлетворению продавцом (изготовителем, уполномоченной организацией или уполномоченным индивидуальным предпринимателем, импортером) в течение десяти дней со дня предъявления соответствующего требования продавцу (изготовителю), обменять некачественный Товар на Товар, соответствующий описанию на сайте Производителя www.aps163.ru, в срок не более 15 (пятнадцати) рабочих дней. В остальных случаях - в течение 30 дней.
